Estamos terminando a lixadeira de esteira (cinta) artesanal . Essa é a última postagem. Estou escrevendo nesse momento (22 de fevereiro de 2014, 20:31) e ainda não acabei a lixadeira, mas estou gostando do resultado. Amanhã devo terminar tudinho e colocar para funcionar.
Para lembrar do que já aconteceu, verifique nos links acima. Essa postagem é a última, a PARTE 10 . Então vamos lá !
Tive que fazer uns espaçadores para encaixar direito o gatilho interruptor. Cortei uns discos de papelão para isso.
O punho da lixadeira vai receber essas peças de suporte do gatilho interruptor.
O próximo passo é fazer a instalação dos fios que realizam a função de liga / desliga.
Prontinho ! Instalei um fio liga / desliga no gatilho interruptor.
Colei com cola veda-junta .
O outro fio é mais fácil de instalar. Quando eu puxar o gatilho um fio encosta no outro e aciona a lixadeira artesanal de esteira.
Eu abri um sulco no punho da lixadeira para a passagem de um dos fios liga / desliga.
Como o fio é flexível, e ficando desse jeito " torcido" isso vai fazer o gatilho voltar para a posição desligado, afastando um fio do outro, sem a necessidade de qualquer dispositivo auxiliar, como uma mola.
Agora é domingo (23 de fevereiro de 2014, 18:30) e vou terminar a lixadeira de esteira artesanal.
O gatilho interruptor ficou bom !
Eu tive que colocar um elástico para ele voltar à posição desligado . Veja que legal que ficou !
Colei o punho no chassi da lixadeira. Passei muita cola !
Coloquei esses elásticos em volta para fixar bem , enquanto a cola seca .
Instalei três parafusos para prender um elástico no conjunto do rolete propulsor.
Desse jeito a lixa de esteira estica e solta à medida que vai lixando as peças.
Sem isso, até o atrito do rolete propulsor com a lixa de esteira (ou cinta) diminui . Ficou muito bom, veja a outra foto !
Tenho que dar um acabamento no punho e arrumar a passagem dos fios. Depois vou fazer um outro acabamento na parte de trás.
Antes de colar o punho eu já estava preparando a lixa de esteira. Vou uma folha de lixa nº 100, para metais. Elas são de pano, e tem boa durabilidade. Mas também pode fazer uma lixa de esteira (cinta) com lixa para madeira, que são de papel, as resinadas são melhores.
Medi a largura certinha para encaixar nos roletes, e prontinho!
Passo cola branca na ponta de uma tira de lixa .
Eu fixo as pontas e aperto bem . Depois é só colocar uns livros em cima para firmar, até secar a cola.
Só falta fixar as outras duas pontas. Tenho que medir e colar de novo .
Um detalha importante é deixar a ponta para cima de maneira a acompanhar o sentido do movimento da lixa.
No caso, a esteira vai de cima para baixo, então a ponta de cima da lixa fica desse jeito na foto.
Se eu colasse ao contrário, deixando a ponta da lixa que está embaixo para cima, quando a lixa se mover vai ficar batendo nas peças e com o tempo a ponta vai se soltando, e também dificulta o trabalho de lixar.
Então só falta colar as duas outras pontas da lixa.
Para secar a cola e fixar bem eu gosto de usar pregadores de roupa .
Aproveito para envolver o rolete propulsor com dois elásticos. Isso é para dar melhor atrito na lixa de esteira.
Recoloco os roletes e já está prontinha para testar .
Veja outras fotos da lixadeira de esteira artesanal :
Desculpem-me as inversões das fotos.

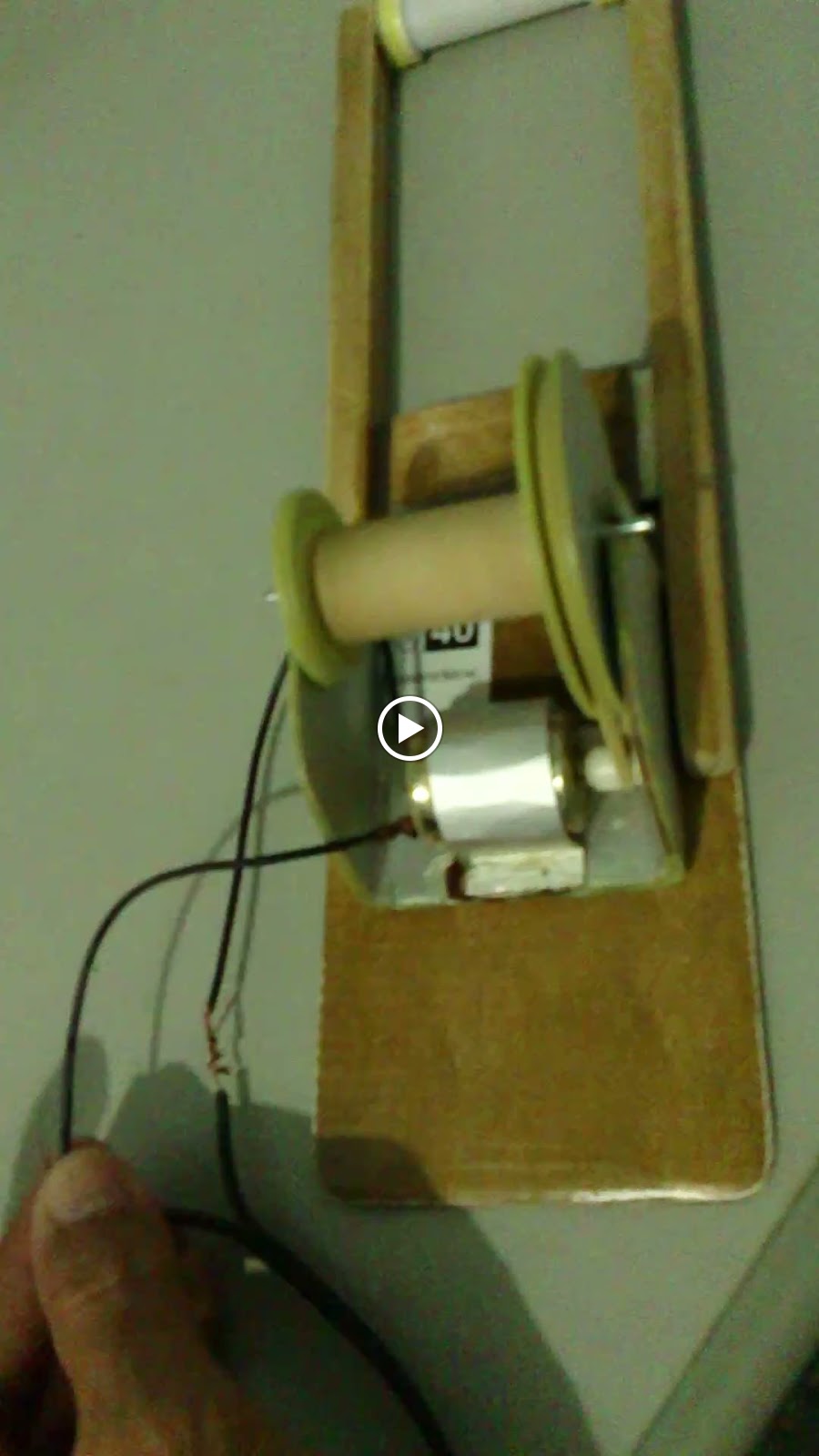

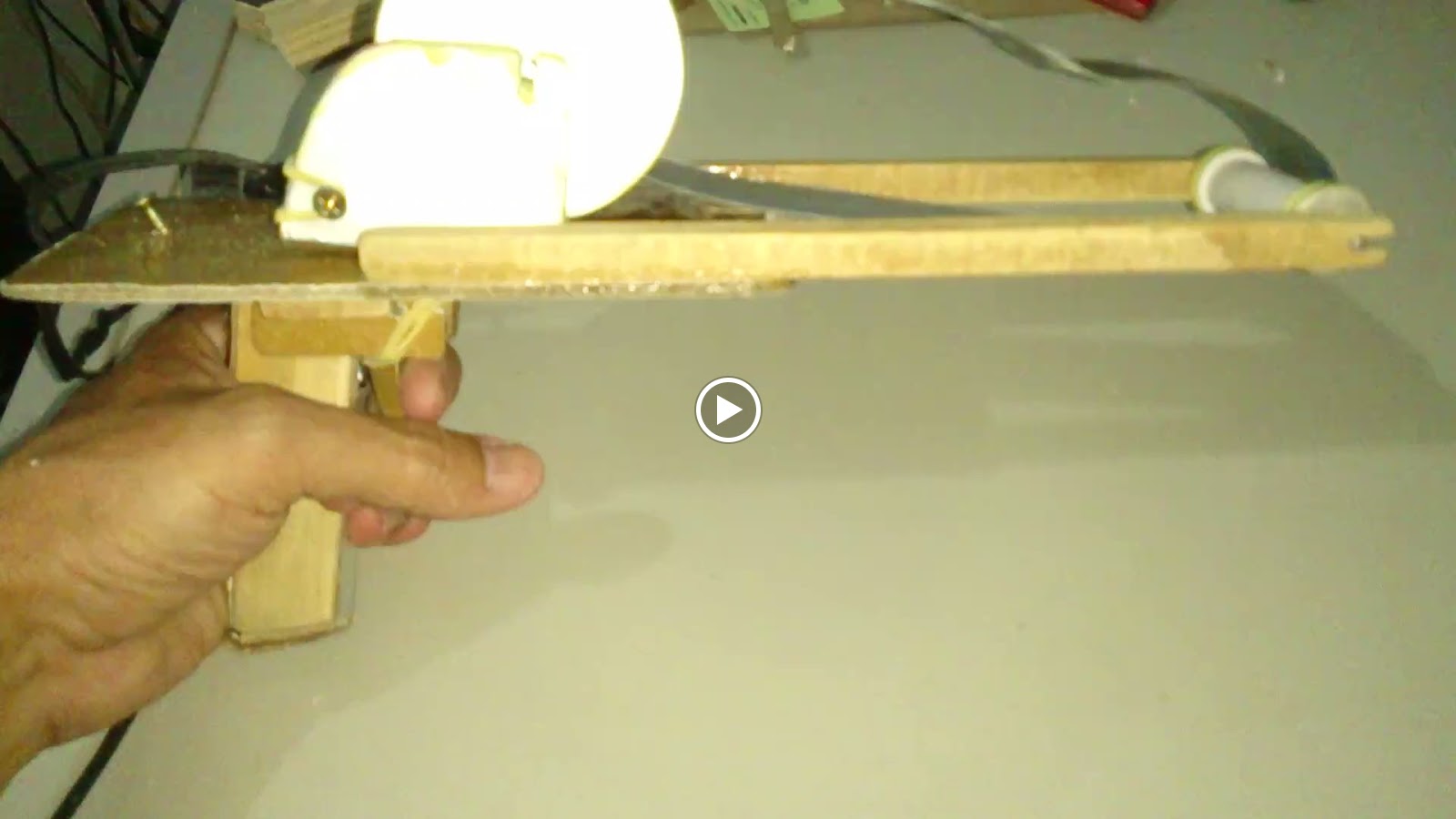

Veja o vídeo abaixo da lixadeira de esteira artesanal em funcionamento!
Foi divertido! Espero que vocês tenham gostado!
Boas Gambiarras !
GAMBIARRA Newton Almeida
